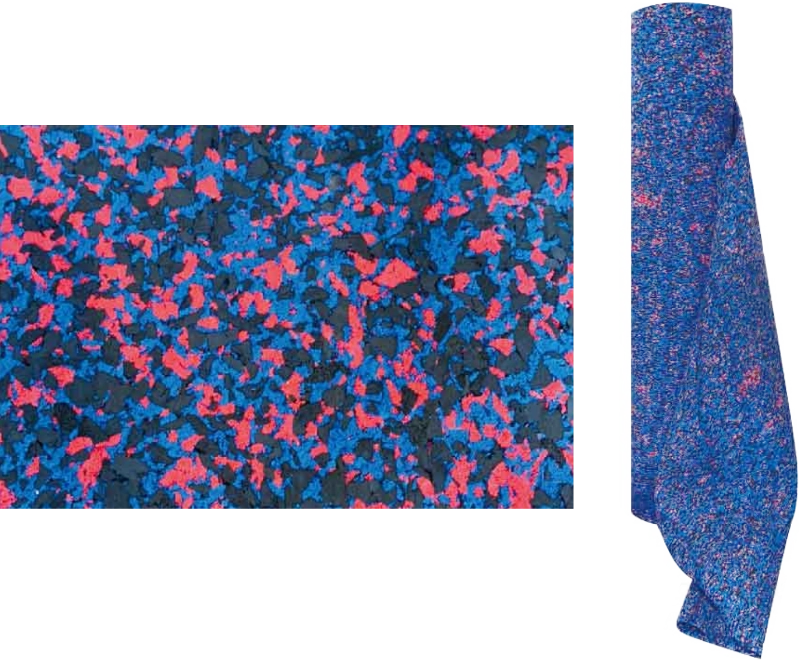

高分子寧靜隔音墊
專業隔音 靜暱生活
高分子寧靜隔音墊
專業隔音 靜暱生活
產  地 台灣
材  質 聚氨酯發泡熱熔交織
產品規格 厚度:6mm
     寬度:120cm
     長度:800cm
3cm砂漿抗壓:CNS1010 無點焊鋼網:185Kgf/cm2
有點焊鋼網:217Kgf/cm2
5cm砂漿抗壓:CNS1010 無點焊鋼網:212Kgf/cm2
有點焊鋼網:253Kgf/cm2
砂漿黏著劑拉拔測試:CNS8986 7.2Kgf/cm2
益膠泥黏著劑發拔測試:CNS8986 3.52Kgf/cm2
密度:CNS8907 373.6(kg/m3)
透水率:CNS8082 0%
吸水率:CNS10487 0.3(g/cm3)
甲醛:CNS1349 N.D.
永久變形量:CNS3560 28%
熱傳導:CNS7333 0.0235(w/m.k)
防燄測試:CNS7614 通過防燄一級測試
冷熱反覆性:負40度 ~ 120度,CNS8083 無龜裂、剝離現象
耐酸鹼測試:CNS4447 無異狀
VOC:USEPA 5021檢驗法 N.D.
產  品 隔音率 △LW db值

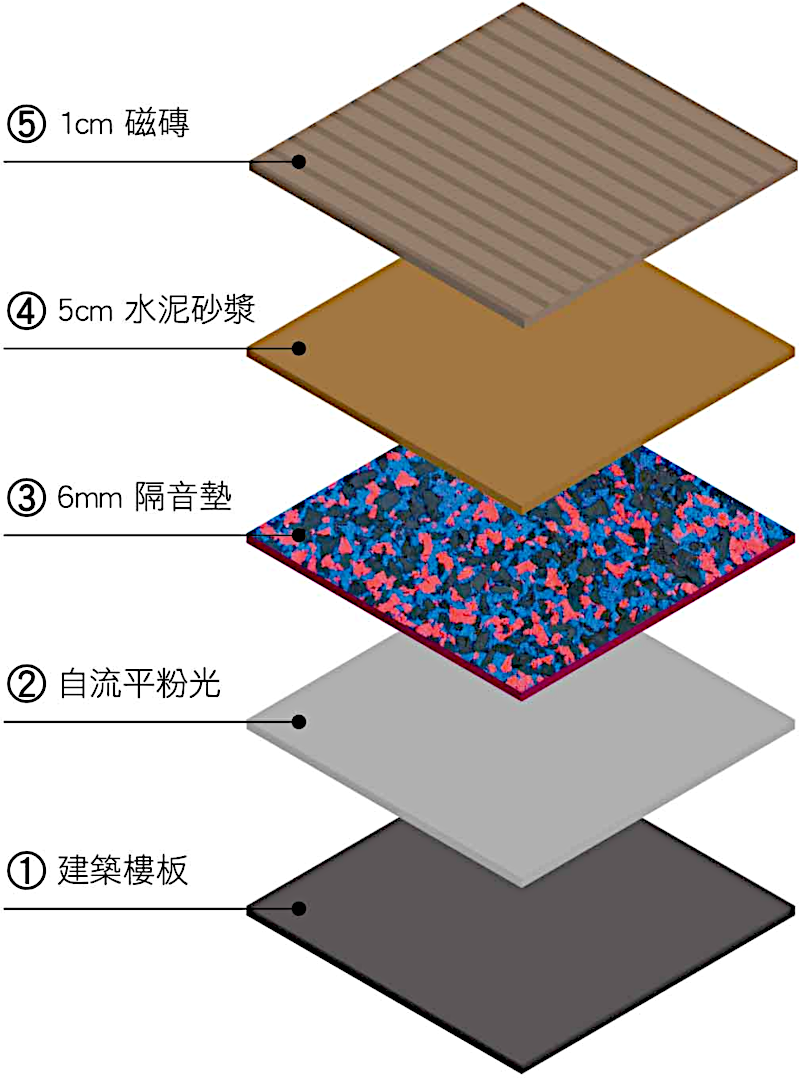

6mm隔音墊+5cm砂漿層(乾式黏著劑施工法) 18db
6mm隔音墊+5cm砂漿層(溼式黏著劑施工法) 20db
6mm隔音墊+3.5cm砂漿層(溼式黏著劑施工法) 19db
6mm+6mm隔音墊+8.78cm砂漿層(乾式黏著劑施工法) 25db

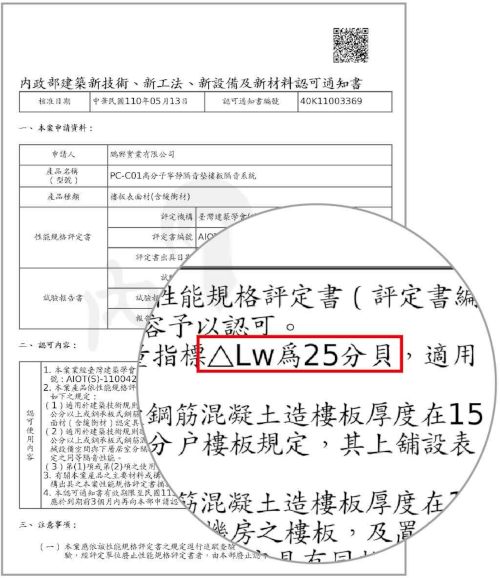

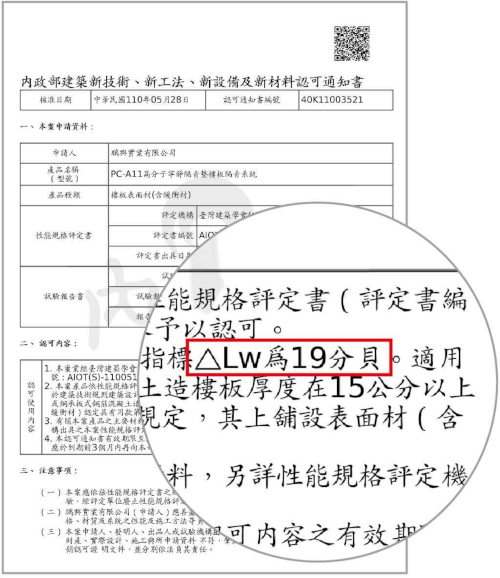

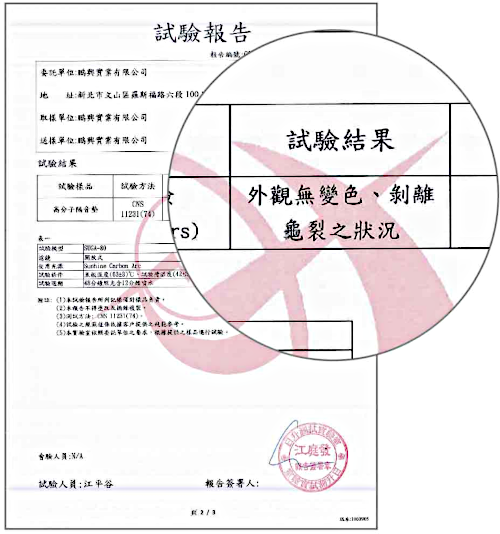

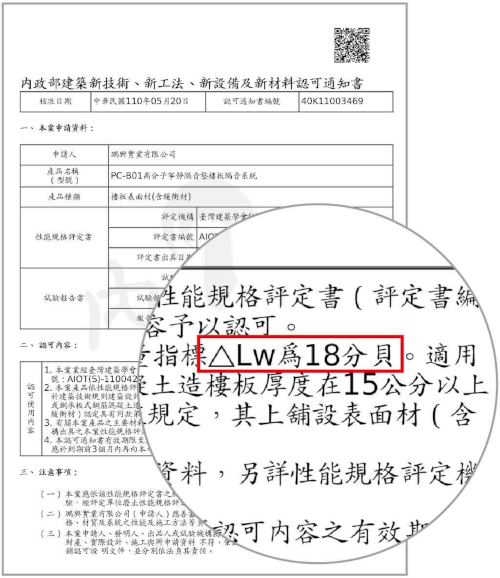

內政部認可通知書

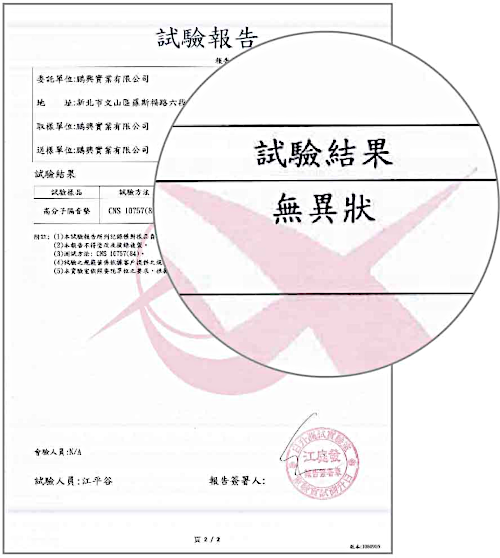

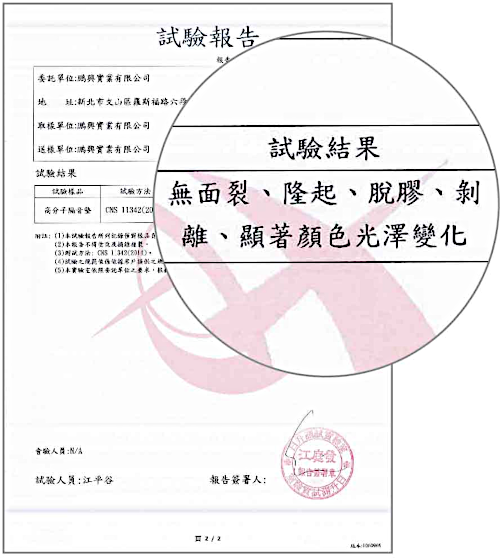

日昇實驗室 - 隔音墊測試報告

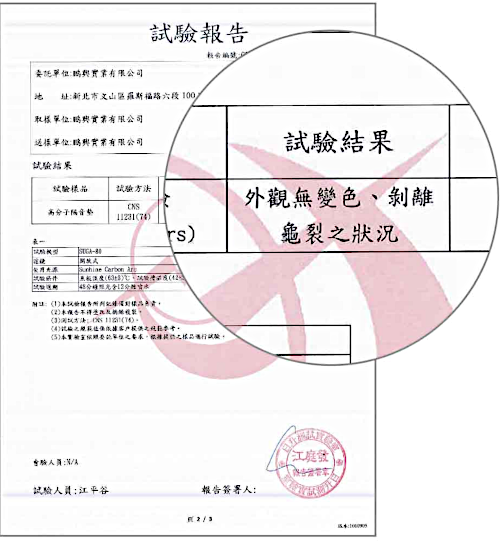

冷熱反覆性:負40度 ~ 120度,CNS8083 無異狀
透水率:CNS8082 0
熱傳導:CNS7333 0.0235(w/m.k)
延伸率:CNS6986 32(%)
防燄試驗法:CNS7614 防燄一級

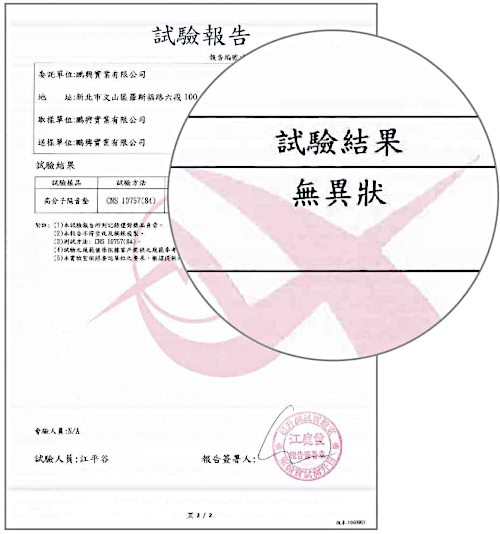

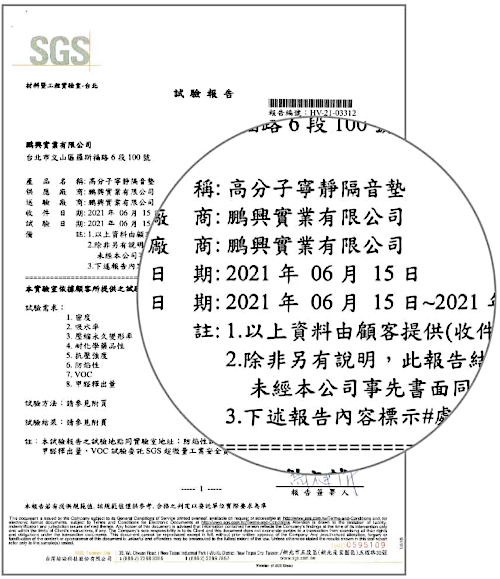

SGS實驗室 - 隔音墊測試報告

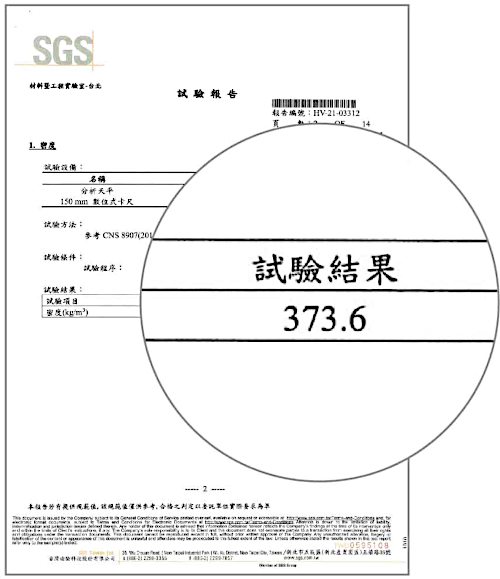

密度:CNS8907 373.6(kg/m3)
耐酸鹼測試:CNS4447 無異狀
吸水率:CNS10487 0.3(g/cm3)
VOC:USEPA 5021A檢驗法 N.D.
甲醛:CNS1349 N.D.

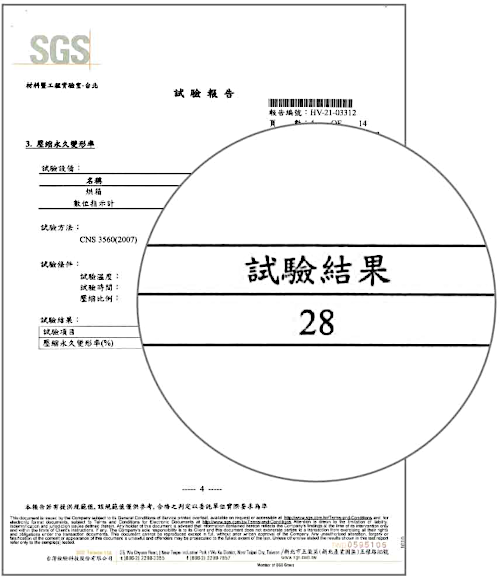

壓縮永久變形量:CNS3560 28(%)

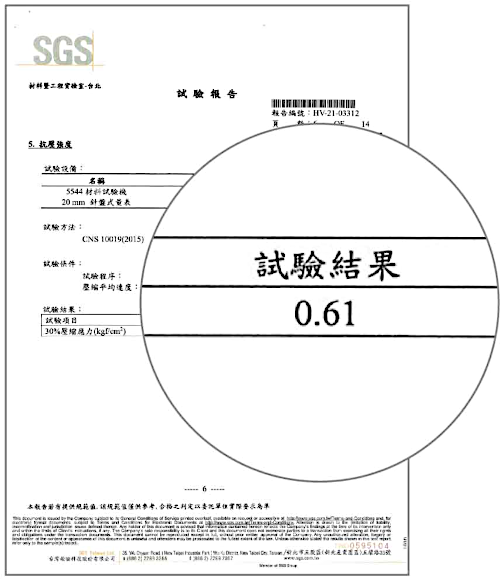

隔音墊的抗壓強度:CNS10019 0.61(kgf/cm2)
斷橋測試報告
密度:CNS8907 38.8(kg/m3)
吸水率:CNS10487 0.002(g/cm3)
壓縮永久變形量:CNS3560 60(%)
耐化學藥品性:CNS4447 無異狀
VOC:USEPA 5021A檢驗法 無異狀
施工建議測報
砂漿/益膠泥黏著劑

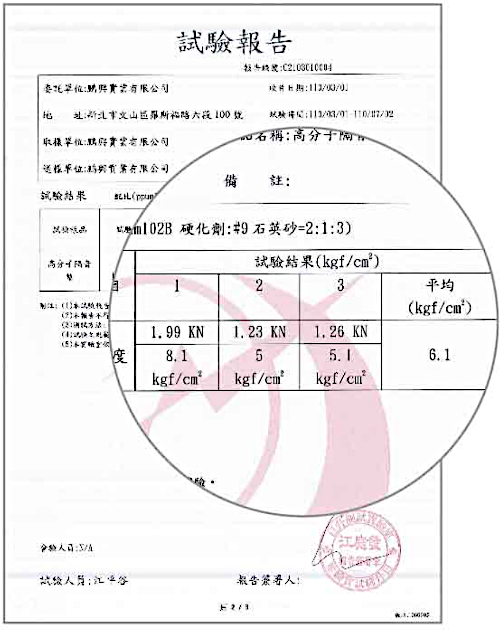

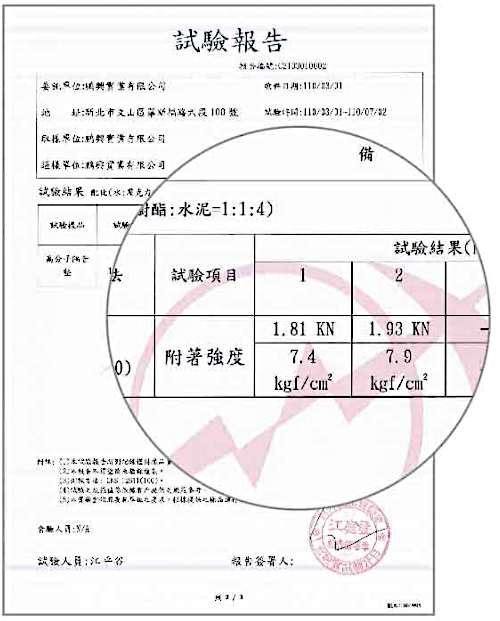

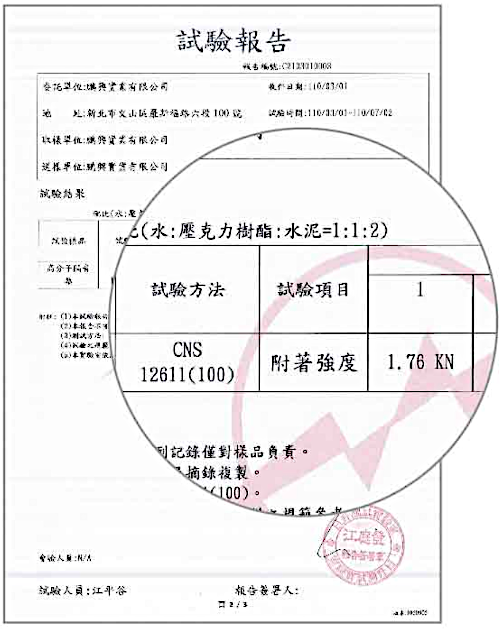

墊子與砂漿壓制層的黏著拉拔力測試

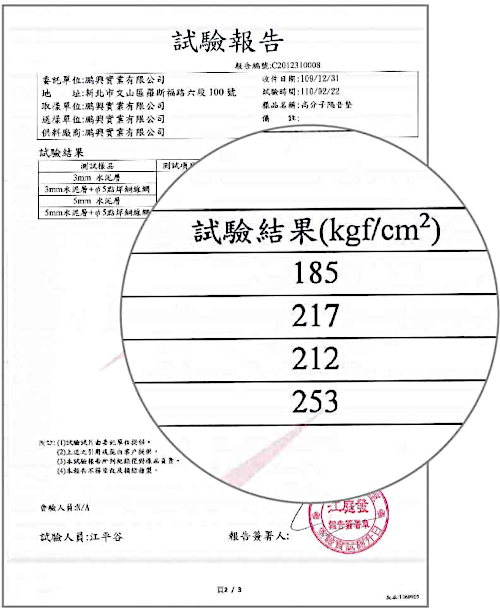

3cm/5cm砂漿有/無焊鋼絲抗壓測報
乾式無黏著劑施工說明

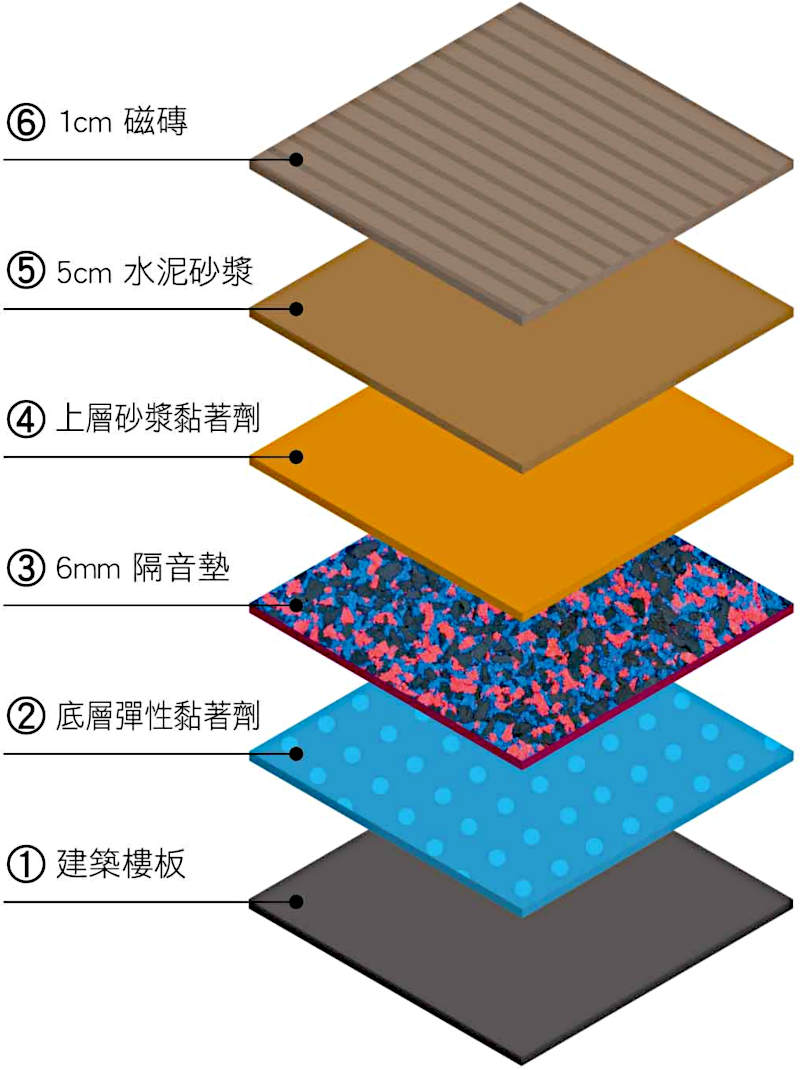

溼式有黏著劑施工說明

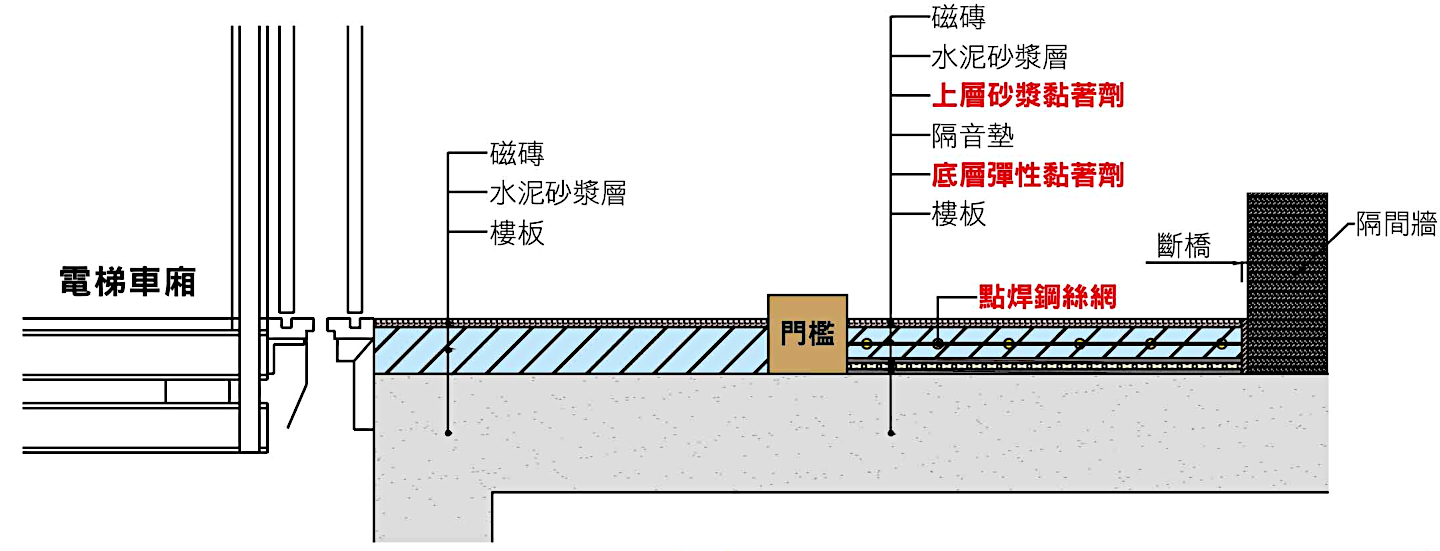

施工建議
黏著劑採雙層施工法
抗拉拔實驗可佐證,黏著強度可降低空鼓及剝離的風險
砂漿壓製層建議添加點焊鋼絲網施工
抗壓實驗可佐證,抗壓強度可降低砂漿層龜裂下陷不均之風險
施工步驟

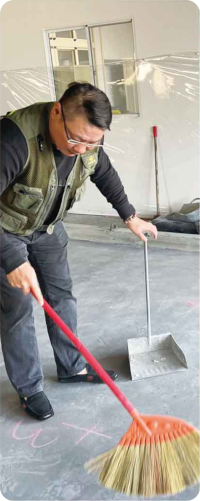

步驟一 樓板清潔

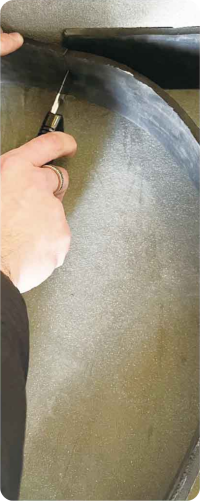

步驟二 牆邊斷橋施工

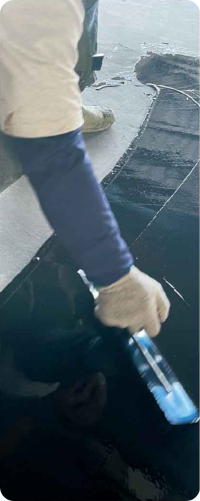

步驟三 底層彈性黏著劑

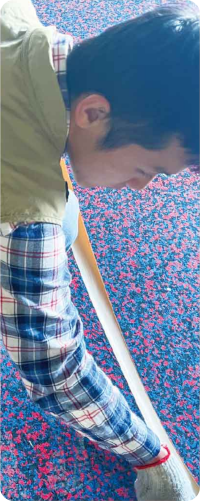

步驟四 隔音墊鋪設

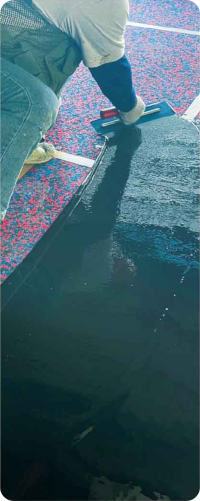

步驟五 上層砂漿黏著劑

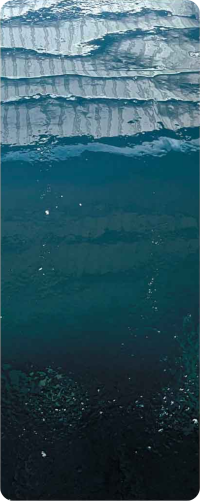

步驟六 黏著劑施作完成

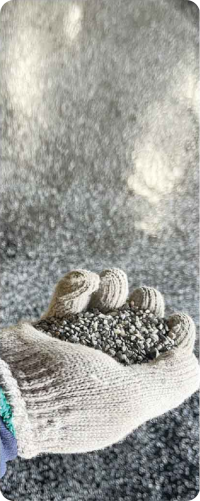

步驟七 粗化作業
分戶樓板衝擊音隔音規定
一、條文內容說明
第四十六條之六
條文內容:
分樓板之衝擊因隔音構造,應符合下列規定之一。但陽台或各樓層板下方無設置居室者,不在此限:
一、 鋼筋混凝土造樓板厚度在十五公分以上或鋼承板式鋼筋混凝土造樓板最代厚度在十九公分以上,其上鋪設表面材(含緩衝材)應符合下列規定之一:
(七) 經中央主管建築機關認可之表面材(含緩衝材),其樓板表面材衝擊音降低指標△Lw在十七分貝以上,或取得內政部綠標章之高性能建材(隔音性)
二、 鋼筋混凝土造樓板厚度在十二公分以上或鋼承板式鋼筋混凝土造樓板最大厚度在十六公分以上,其上鋪設經中主管建築機關認可之表面材(含緩衝材),其樓板表面材衝擊音降低指標△Lw在二十分貝以上,或取得內政部綠建材標章之高性能綠建材(隔音性)。
三、 其他經中央主管建築機關認可具有樓板衝擊音指標Ln,w在五十八分貝以下之隔音性能。緩衝材其上如澆置混凝土或水泥砂漿時,表面應有防護措施。
地板表面材與分牆間應置入軟質填縫材或緩衝材,厚度在零點八公方以上。
昇降機房樓板及置放機械設備空間樓板之衝擊音隔音規定
一、條文內容說明
第四十六條之七
條文內容:
昇降機房之樓板,及放置機械設備空間與下層居室分隔之樓板,其衝擊音隔音構造,英符合前條第二項及第三項規定,並應符合下列規定之一:
一、 鋼筋混凝上造樓板厚度在十五公分以上或鋼承板式鋼筋混凝土造樓板最大厚度在十九公分以上,其上鋪設表面材(含緩衝材)須符合下列規定之一:
(三) 經中央主管建築機關認可之表面材(含緩衝材)其穫板表面材衝擊音降低指標△Lw在二十五分貝以上。
二、 其他經中央主管建築機關認可具有樓板衝擊音指標△Lw在五十分貝以下之隔音性能。
樓板衝擊音隔音設計適用範圍解說
一、連棟住宅、集合住宅之分戶樓板。
二、前款建築物昇降機房之樓板,及放置機械設備間與下層居室分隔之樓板。

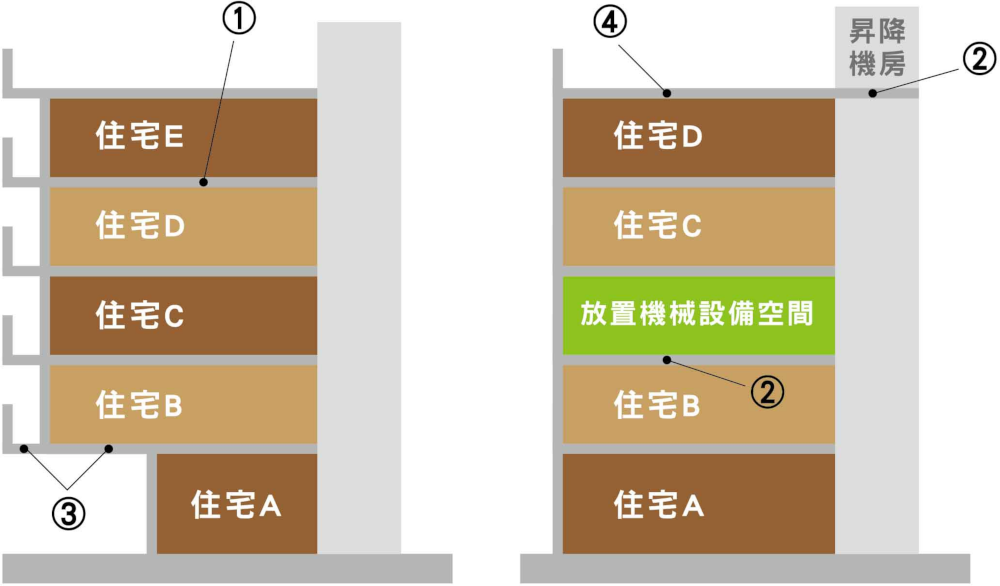

▲ 樓板衝擊音隔音設計適用範圍例
說明:
連棟住宅集合住宅之分戶樓板(Ln,W≦58DB,或依樓板厚度為分別鋪設表面材△Lw≧17或≧20db)
建築物昇降機房之樓板,及放置設備空間與下層居室分隔之樓板(Ln,W≦58DB,或於樓板上鋪設表面材△Lw≧25db)
陽台或樓板下方無設置居室者免檢討。
屋頂樓板免檢討,但若為置放機械設備空間之樓板則依規定設計。
